[合作] 溫度傳感器(ST-W)

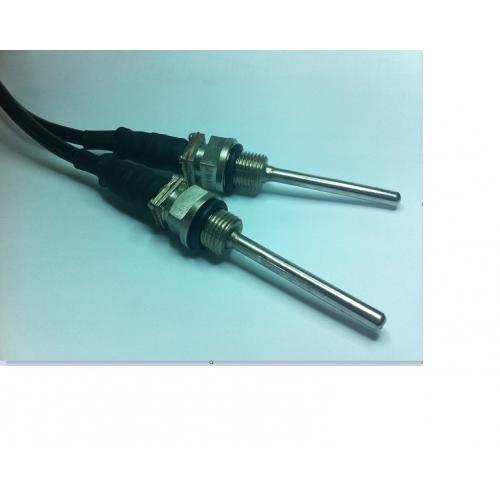

測溫傳感器采用的是美國進口的數字式溫度傳感器，其精度高，抗干擾能力強，測溫范圍廣等特點使得在低溫測量系統中用量非常大。其外殼采用不銹鋼制成，防水、耐腐蝕，可以在環境惡劣的測溫環境下使用。該探頭安裝簡單，拆換方便，可維護性好。

技術參數：工作電壓：+4.5～5.5V

測溫范圍：-55℃～+125℃

精   度：±0.1℃（25℃～50℃）

                通訊方式：一線制總線

通訊線：RVVP 3x0.3 (環境溫度70℃以下)

或AFP 3x0.3(環境溫度170℃以下)

外型參數：全長125mm；針長55mm；進入到管道（外壁）的部分：28mm。

安裝溫度傳感器過程如下：

1)        安裝前將傳感器固定導管焊接到被測量的管道上，***好將管內停水并放干，然后在管道上適當?shù)奈恢么?～10mm直徑的圓孔，接著將傳感器固定導管與管道上的圓孔圓心相對，焊接到管道上；

2)        檢查溫度傳感器表面，確認沒有物理損壞；

3)        記錄溫度傳感器鋼印號；

4)        在溫度傳感器套好防水膠圈后，擰在固定導管內，確認無泄漏后方可；

5)        記錄對應的安裝位置（如：爐腹1層2號冷卻壁），與鋼印號對應；

6)        整理溫度傳感器連線（穿線），使線路盡可能避開高溫及電磁場干擾較強的區域（如動力電纜、電動機和高壓開關等附近）；

7)        規整連接線到連接器，剝線后按照圖中所示方法接端子。
