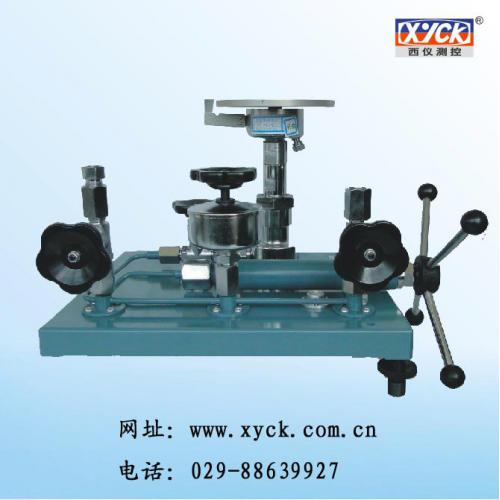

壓力表氧氣表兩用校驗器適用于各級計量定檢機構及工礦企業,采用比對法檢定普通壓力表及其他禁油類壓力表. 本校驗器采用手壓桿杠作用下的柱塞泵產生壓力,設置二級油水隔離裝置,通過油路和水路傳遞壓力,既可檢定壓力表,也可檢定氧氣表,一機兩用.本機具有結構合理,操作簡便,性能穩定,安全耐用等優點. 工作范圍:0~60Mpa 外型尺寸:470x320x298 工作介質:干凈水與儀表用油強度與密封性:先加壓至75Mpa保持5min,后在5min內壓力下降值應小于或等于1Mpa. 工作壓力與密封性:以10Mpa(100kgf/c㎡)為單位逐級加壓,每級保持 1min,其壓力下降值應小于或等于該級負荷的1%
1、用途： 用于檢定工業用壓力表和氧氣表以及其他禁油類壓力表等。
2、結構簡述：本機采用杠桿作用下的手動柱塞泵造壓,操作輕便省力;儀器自身設置有二級油水隔離器裝置,通過油路和水路傳遞壓力,即可檢定壓力表,一機兩用.整機設計結構合理,布局整齊,性能穩定,安全可靠。
3.技術指標:
|
測量范圍： |
0-40MPa 0～60MPa,0～100MPa |
|
精度： |
取決于標準表的精度，一般選用0.4或0.25級標準表 |
|
工作介質： |
清潔的儀表油或變壓器油 |
|
密封性： |
在充分排除空氣后，加壓至125MPa進行超壓密封試驗，耐壓10分鐘，從第6分鐘起開始計算。后5分鐘壓力值小于6.25MPa。 |
|
表接頭數： |
4個（其中一個安裝標準表） |
|
接頭螺紋規格： |
M20×1.5 |
|
外形尺寸： |
520×330×290（厘米） |
|
重量： |
30kg |
