1.概述
JN3351MD智能在線密度儀工作時是連續在線測量液體密度，無過程中斷?？芍苯佑糜谏a(chǎn)過程的控制。由于采用一體化的兩線制變送器結構，無活動部件安裝使用方便、維護簡單。
2.工作原理
JN3351MD智能在線密度儀實質上為一差壓變送器。其工作原理：一定高度的液柱產生的壓力與該液體的密度成正比。即：
P=ρgh
式中：P—— 一定高度的液柱產生的壓力
ρ—— 該液體的密度
g—— 測量地重力加速度
h—— 液柱的高度
根據壓力儀表測量的壓力值，在測量地重力加速度與液柱的高度已知的條件下，就可以得到被測量液體的密度值。
3.技術參數
* 密度測量范圍：（0~1.5）、（0~2.0）、（0-3.0）g/cm3；
* 精度等級：0.2級；
* 分辨率：0.001g/cm3；
* 工作電壓：（18.5~45）VDC，常用24VDC（特殊的定制220VAC）；
* 工作溫度（-30~150）℃，儀表（帶液晶）環境溫度：（-10~85）℃，儀表（不帶液晶）：（-30~85）℃；
* 環境濕度：（5~90）%RH；
* 顯示表頭：LCD/LED數字顯示器、智能LCD顯示器；
* 輸出信號：（4~20）mA選加數字信號，HART通訊協議；
* 機械安裝方式：法蘭連接。
4.主要特點
* 出色的過壓保護結構、優越的溫度穩定性、全焊接密封，設計堅固可靠；
* 適合測量高溫和低溫、含雜質高粘度的介質；
* 固定插入式膜片設計，工廠校準，方便現場組態；
* 適用于罐體管道，流動或者靜止介質的密度測量；
* 本安型可用于危險環境，衛生型可用于食品、藥品生產現場。
5.使用方法
5.1安裝方式

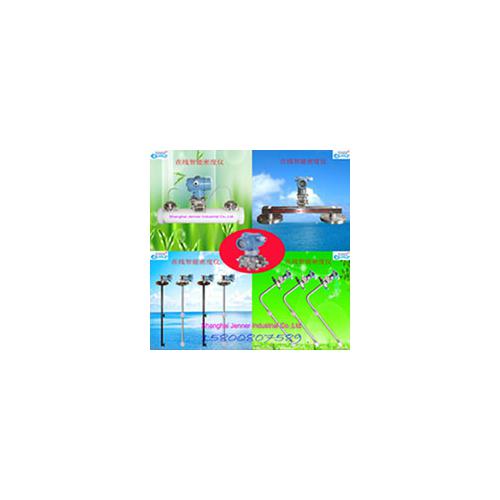

JN3351MD智能在線密度儀在結構上設計有兩種類型，即頂安裝類型和側安裝類型。
安裝方式均為垂直安裝，一般適用用于罐體、垂直管道和水平管道中的液體密度檢測。常見的幾種安裝方式詳見下圖（流速不高于0.5m/s）?？蛻粢部筛鶕?jù)工況條件的實際需要設計并確定自己的安裝方式，只要保證本密度儀兩探頭處于垂直工作狀態即可（L端朝上、H端朝下）。
在管道上安裝適用于液體緩慢流動的工況，要求流動速度不高于0.5m/s。如果流動過快，密度值將有所上升，超出允差范圍。解決方案：
1）簡易方法是在管道中連接擴徑管，降低流速；
2）精確方法是安裝密度儀輔助測量裝置（客戶可選配測量裝置，亦可提供圖紙由客戶自制）。
5.2現場接線
JN3351MD智能在線密度儀測量現場接線圖：
5.3密度值的讀取
JN3351MD智能在線密度儀出廠時，其顯示
表頭的讀數即為實時密度測量值，直接讀取即可。
帶有（4~20）mA電流輸出的密度儀，其4mA
對應于密度儀密度測量的下限值，而20mA則對應
于密度測量的上限值。實際測量得到的電流值應按密度儀上限、下限對應的電流值進行換算。
例如量程為2.0g/cm3密度儀：下限4mA輸出對應密度值為0g/cm3,上限20mA輸出對應密度值為2g/cm3,計算12mA輸出時，對應的密度值，則：（2-0）*（12-4）/(20-4)=1(g/cm3)。
6.注意事項
a) JN3351MD智能在線密度儀為自動化精密測量儀表，其測量膜片除接受被測壓力外不得再受其它任何外力作用。
b) 在安裝JN3351MD智能在線密度儀時，應確保垂直安裝（垂直于地平面），否則會產生測量誤差。
c) 訂貨時應寫明測量介質、測量范圍、使用地重力加速度（或者注明使用地區名稱）以及使用現場工況（如：防爆、防腐蝕、衛生等）。
7.零點調整
安裝后，在空氣中通電正常顯示時，同時按下“M”和“Z”鍵，保持5秒，液晶左下角的功能碼顯示數字“6”，中間顯示當前的主變量，下方區域顯示“NO”。按兩次“S”鍵，把“NO”變成“YES”，按“M”鍵保存即可。
8.成套性
* JN3351MD智能在線密度儀1臺；* 使用說明書1份；* 合格證1份。
